Ньютон ГруппИспытательная лаборатория

Собственная аккредитованная лаборатория

Испытания анкеров на вырыв.Важные данные для вашего проекта

Испытываем анкеры, дюбели, шпильки и саморезы на объекте, организуем проверку метизов и изготавливаем анкерные шпильки под требования проекта.

Пришлите проект, спецификацию или описание задачи - согласуем состав работ

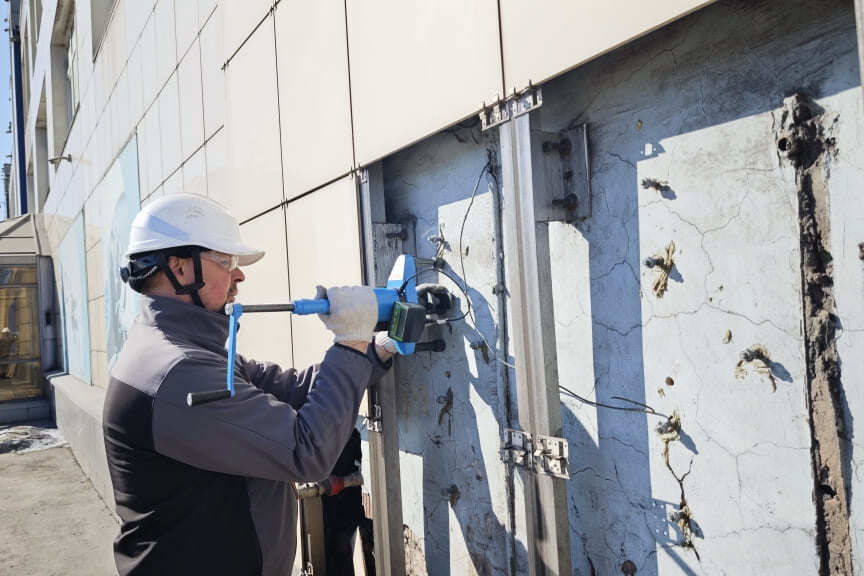

испытания анкерного крепления в бетонной стене

Натурные испытания на объекте

Механические, химические анкеры, шпильки и саморезы

От испытаний до изготовления

Направления работы

Проверить крепление на объекте, испытать метизы или изготовить шпильки по проекту - обращайтесь в Ньютон Групп Лабораторию

Собственная лаборатория

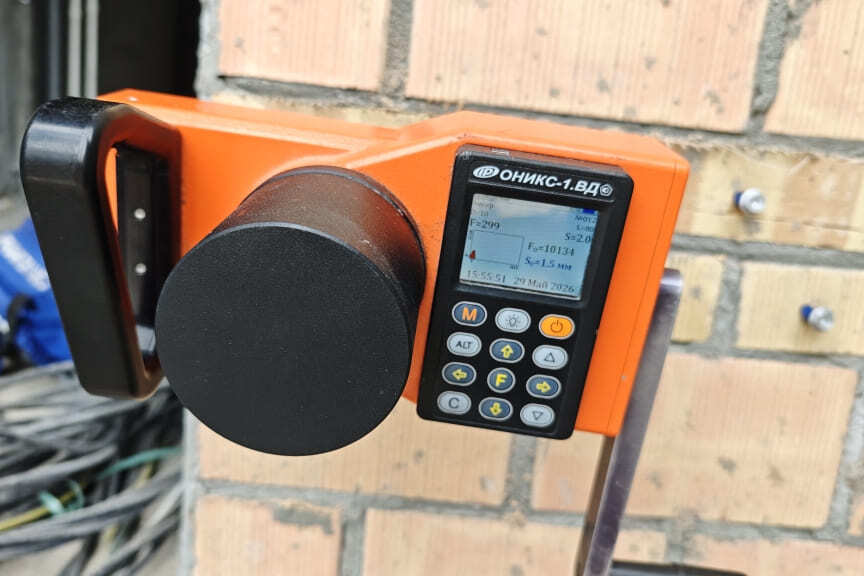

Испытания анкеров на объекте

Проверяем работу крепления в фактическом основании. Испытываем на вырыв механические и химические анкеры, анкер-шурупы, дюбели, шпильки и саморезы.

До выезда согласуем условия, схему нагружения, объём испытаний и состав итоговых документов.

Подробнее об испытаниях анкеров

Партнёрская лаборатория

Испытания болтов и шпилек

Проводим испытания метизов в партнёрской лаборатории. Работаем с болтами и шпильками для химических анкеров, включая изделия из нержавеющей стали.

По техническому заданию согласуем проверяемые характеристики, требования к образцам и документам.

Подробнее об испытаниях метизов

По размерам проекта

Изготовление анкерных шпилек

Изготавливаем шпильки для химических анкеров заданного диаметра и длины. Согласуем материал и требования к прочности. Комплектуем гайками и шайбами.

Цинковое, цинк-ламельное и термодиффузионное покрытия, а также исполнение из нержавеющей стали.

Подробнее об изготовлении шпилек

01 / Испытания на объекте

Проверьте крепеж в условиях вашего объекта

Проводим испытания анкеров на вырыв по ГОСТ Р 71447-2024 в фактическом основании объекта. Применимость методики согласуем до выезда.

Обычно испытываем крепления до разрушения с оформлением протокола. По отдельному заданию выполняем нагружение до контрольной величины и передаём показания прибора в согласованном формате.

В ЦФО и СЗФО работаем собственными специалистами, в остальных регионах привлекаем партнёров.

Работаем с механическими и химическими анкерами, анкер-шурупами, фасадными дюбелями, шпильками и саморезами. Программу и возможность проверки конкретного крепления согласуем до выезда.

Испытания анкеров на вырыв
Испытания фасадного крепежа на объекте

Когда нужны испытания

  • Проверить выбранное крепление в существующем основании.
  • Получить данные для подбора альтернативного анкерного решения.
  • Проверить установленный крепёж
  • Подготовить протоколы для проектировщика, заказчика или технического надзора.

Что согласуем до выезда

Тип крепежа и основания, места установки, количество точек, режим нагружения, доступ к узлам и состав итоговых документов. Для химических анкеров учитываем условия монтажа и время отверждения по документации производителя.

02 / Партнёрская лаборатория

Нужна проверка болтов или шпилек?

Проведем лабораторные испытания метизов, в том числе изделий из нержавеющей стали.

Передаём задачу в лабораторию, уточняем требования к образцам и согласуем состав испытаний. На проверку также можно направить болты и шпильки для химических анкеров.

Исходные данные для запроса

  • Обозначение и размеры изделия.
  • Материал и класс прочности, если они известны.
  • Характеристики, которые требуется проверить.
  • Требования к итоговым документам.

По этим данным согласуем программу, количество образцов, сроки и стоимость.

03 / Изготовление шпилек

Шпильки для химических анкеров под ваш проект

Изготавливаем шпильки заданного размера по чертежу или согласованной спецификации.

Подбираем исполнение с учётом требований проекта и условий эксплуатации. Комплектуем соответствующими гайками и шайбами.

При необходимости организуем испытания образцов изготовленных шпилек в лаборатории по отдельно согласованной программе.

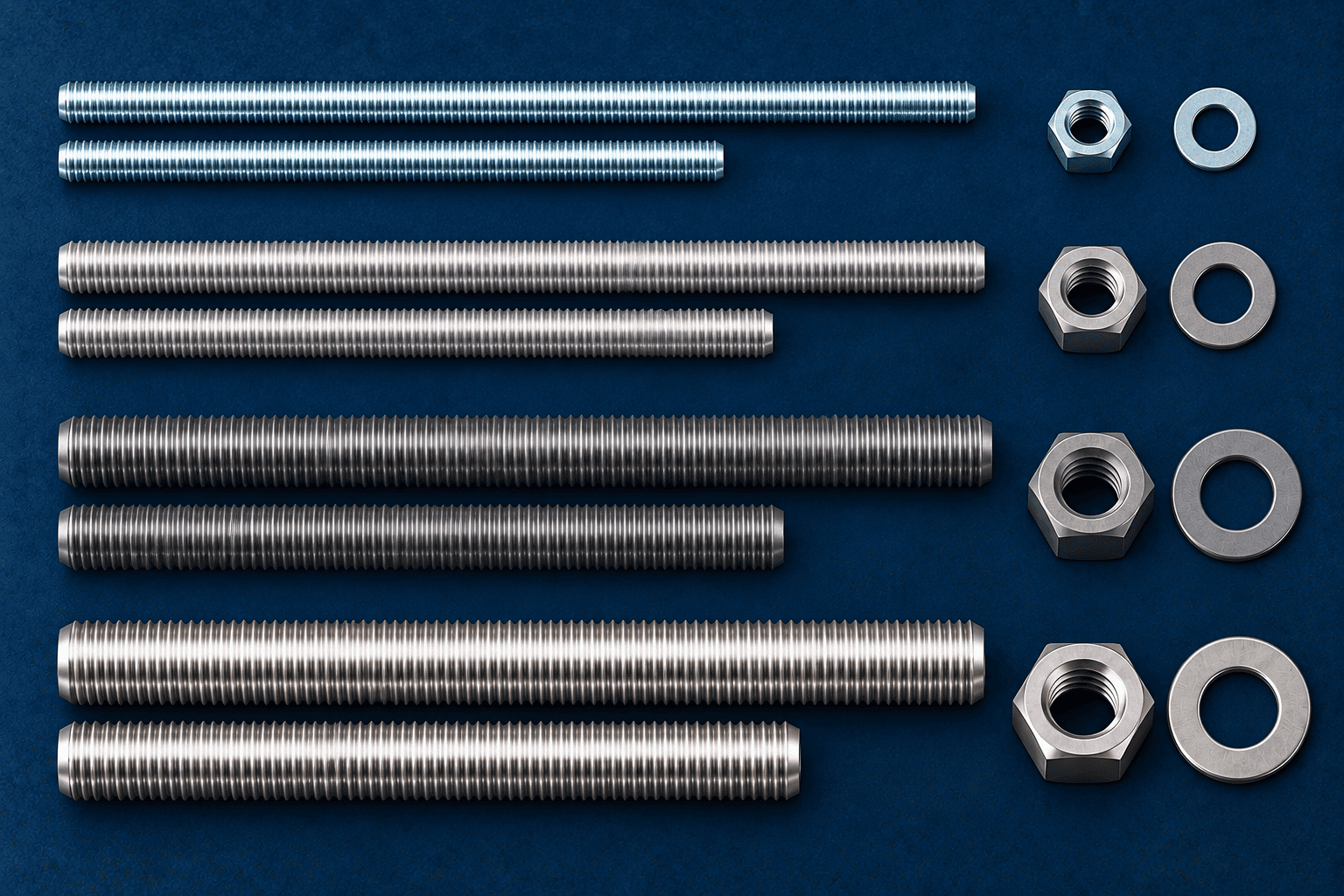

прямых анкерных шпилек разных размеров с гайками и шайбами
Шпильки с различным антокоррозионным покрытием

Исполнение по спецификации

Размеры
Диаметр и длина. Возможен подбор из наличия.
Материал
Сталь с согласованными требованиями к прочности либо нержавеющая сталь.
Покрытие
Цинковое, цинк-ламельное или термодиффузионное.
Комплектация
Количество изделий, соответствующие гайки и шайбы, сопроводительные документы.

Порядок работы

От вашей задачи до результата

Сначала уточняем исходные данные и ожидаемый результат, затем согласуем состав работ.

  1. Получаем данные

    Описание задачи, проект, спецификацию или фотографии. Для выезда - адрес объекта и условия доступа.

  2. Согласуем работы

    План действий, объём, документы, сроки и стоимость

  3. Выполняем задачу

    Проводим испытания на объекте, проводим проверку метизов в лаборатории и подготавливаем шпильки

  4. Передаём результат

    Результаты испытаний, протоколы и документы в согласованном комплекте и готовые изделия.

Инженерная поддержка

Поможем с подбором крепежа и документации

Рассмотрим крепление с учётом основания, нагрузок, геометрии узла и условий эксплуатации.

Консультируем по выбору механических и химических анкеров. Рассматриваем варианты замены крепежа и помогаем подобрать техническую документацию для проектной организации.

Консультация по подбору крепежа для подрядчиков и проектных организаций — бесплатно.

Вопросы и ответы

Испытания анкеров на вырыв: что важно знать

Методика, подготовка объекта, результаты и документы — ответы на вопросы перед заказом испытаний.

Можно ли испытать крепёж непосредственно на объекте?

Да, проводим выездные испытания анкеров на вырыв. Они могут потребоваться по проекту или по требованию технического надзора. До выезда согласуем адрес, основание, тип крепления, места испытаний и доступ к ним.

Что показывают испытания анкеров на вырыв?

Испытания показывают, как анкерное крепление воспринимает вытягивающую нагрузку в основании конкретного объекта. При испытании до разрушения фиксируют предельную нагрузку в проверенных условиях. При контрольном нагружении проверяют поведение крепления до заранее согласованного усилия. Результаты относятся к испытанному крепежу и условиям его установки.

По какому ГОСТ проводятся испытания анкеров на объекте?

Основная методика, по которой мы проводим натурные испытания, — ГОСТ Р 71447-2024 «Крепления анкерные. Метод натурного испытания». Он описывает испытания статической нагрузкой на вырыв в каменной кладке и железобетонных конструкциях. Также работаем по СТО 44416204-010-2010. Применимую методику согласуем с учётом основания, крепежа и задачи; название документа фиксируем в программе и оформляемых результатах.

Всегда ли анкер испытывают до разрушения?

Как правило, мы проводим испытания до разрушения. По заданию заказчика возможно нагружение до согласованной контрольной величины. Это разные задачи: достижение контрольной нагрузки не определяет предельную несущую способность. Испытание по ГОСТ Р 71447-2024 предусматривает разрушение; контрольную проверку согласуем отдельно.

Кто устанавливает анкеры для испытаний?

Для испытаний по ГОСТ или СТО анкеры, как правило, устанавливают наши специалисты. До монтажа согласуем тип и размер крепежа, основание, места установки и программу испытаний. Если крепёж уже установлен, заранее обсудим возможность доступа и формат проверки.

Как проходят выездные испытания анкеров?

Сначала согласуем задачу, исходные данные и методику. Затем выбираем места испытаний, подготавливаем и устанавливаем образцы, размещаем оборудование и прикладываем нагрузку по согласованной программе. Фиксируем результаты и передаём их заказчику в оговорённом формате — обычно в протоколе испытаний.

Можно ли проверить уже установленный анкер?

Да, если доступ и конструкция узла позволяют установить испытательное оборудование. До проверки согласуем режим нагружения и допустимость воздействия на крепление. При проверке уже установленного крепежа предоставляем показания прибора в согласованном формате. Возможность дальнейшего использования проверенного крепления нужно оценивать отдельно; достигнутая контрольная нагрузка сама по себе не подтверждает отсутствие повреждений.

Сколько анкеров нужно испытать и как выбирают участки?

Количество образцов и контрольных участков определяем по выбранной методике и исходным данным объекта. Оно зависит от основания и состава проверяемых креплений, поэтому согласуется до выезда. Испытания на разных характерных типах основания проводят отдельно. Одно измерение не заменяет серию испытаний, если серия предусмотрена методикой.

Что нужно знать об основании перед испытаниями?

Укажите материал основания: бетон, кирпичная кладка или другой материал, его известную прочность, состояние и наличие отделки. Подготовьте имеющиеся сведения из проекта или обследования. По этим данным уточним применимость методики и необходимость дополнительных сведений об основании.

Чем отличаются испытания химических анкеров?

Для химического анкера важны не только размеры шпильки и глубина установки, но и конкретный состав, подготовка отверстия, температура основания и время отверждения. Нагрузку прикладывают после выдержки, установленной документацией производителя для фактических условий монтажа. Эти данные уточняем при подготовке испытаний.

Можно ли принять нагрузку разрушения за допустимую рабочую нагрузку?

Нет. Максимальная нагрузка в одном испытании не равна допустимой нагрузке на крепление в проекте. Для оценки используют результаты серии, предусмотренную методикой обработку и расчётные требования. Проектное решение также должно учитывать документацию на анкер и условия работы узла.

Что получает заказчик: протокол или показания прибора?

По натурным испытаниям, проведённым по ГОСТ Р 71447-2024, обычно оформляем протокол испытаний с указанием этой методики. Если задача ограничивается получением показаний прибора, возможен такой формат без протокола испытаний. Это особенно актуально при проверке уже установленного крепежа. Нужный результат и состав оформления согласуем до выезда. Если документы предназначены для проектировщика или технического надзора, сообщите их требования заранее.

В каком виде можно получить показания прибора?

По согласованию передаём фотографии экрана, видеофиксацию испытания, выгрузку данных из прибора или таблицу результатов. Заказчик также может фиксировать показания непосредственно при испытании. Формат выбираем до начала работ. Такая фиксация показаний сама по себе не заменяет протокол испытаний, если он требуется для вашей задачи.

Нужен протокол аккредитованной лаборатории — что указать в запросе?

Сообщите, для какой задачи и кому предназначен протокол, какой крепёж и основание требуется проверить, какие требования заданы проектом или получателем документа. До начала работ согласуем применимость методики и возможность выполнения нужных испытаний в области аккредитации. Проверку болтов и шпилек как изделий организуем через партнёрскую лабораторию; состав её документов уточняем отдельно.

В каких регионах вы проводите испытания анкеров?

В Центральном и Северо-Западном федеральных округах выездные испытания выполняют наши специалисты. Для объектов в других регионах привлекаем партнёров. Возможность выезда, исполнителя, сроки и стоимость согласуем по адресу объекта и составу работ.

Что прислать для расчёта стоимости и организации выезда?

Пришлите адрес объекта, тип и размеры крепежа, материал основания, предполагаемый объём работ и требования к результату: протокол или показания прибора. Укажите, установлены ли анкеры и есть ли доступ к местам проверки. Проект, спецификация и фотографии узлов помогут точнее согласовать состав работ. Стоимость рассчитываем индивидуально; для изготовления шпилек также нужны количество и требования к исполнению.

Испытываете ли вы нержавеющие болты и шпильки?

Да, можем организовать испытания таких изделий в лаборатории. Конкретные характеристики и методы проверки согласуем по техническому заданию.

Можно ли изготовить шпильку нестандартной длины?

Да. Пришлите диаметр, длину, количество, требования к материалу, прочности и коррозионной стойкости либо готовый чертёж. После проверки возможности изготовления согласуем исполнение, стоимость и срок.

Что выбрать: нержавеющую сталь или защитное покрытие?

Выбор зависит от среды эксплуатации и требований проекта. Для подбора укажите, где будет работать крепление, возможен ли контакт с влагой или агрессивной средой и какие требования уже заданы проектировщиком.

Сколько стоят работы?

Стоимость зависит от программы, количества точек или образцов, условий доступа и состава документов. Для шпилек — от размеров, материала, покрытия и объёма партии. Расчёт подготовим после получения исходных данных.

Обсудим ваш проект

Начните с вашей задачи.
Остальное уточним

Нужны испытания на объекте, проверка метизов или шпильки по чертежу? Расскажите, что требуется - согласуем решение, сроки и стоимость.

+7 (910) 973-50-55

Инженерная поддержка Ньютон Групп

Подготовьте исходные данные

Проект, спецификацию, чертёж или фотографии. Для испытаний — адрес объекта и тип крепежа. Для изготовления — размеры, количество и требования к исполнению.

Испытательная лаборатория Ньютон Групп
